綜合布線是讓機構運行的重要系統，是一種集成化通用傳輸系統，讓集中管理更加方便，使每個信息點的故障、改動或增刪不影響其它的信息點，使安裝、維護、升級和擴展都非常方便，是項目中不可或缺的系統。

綜合布線有哪些模塊

1、工作區子系統

工作區子系統由終端設備連接到信息插座之間的設備組成。包括：信息插座、插座盒、連接跳線和適配器等設備組成。

2、水平區子系統

水平區子系統應由工作區用的信息插座，樓層分配線設備至信息插座的水平電纜、樓層配線設備和跳線等組成。

水平子系統根據整個綜合布線系統的要求，應在二級交接間、交接間或設備間的配線設備上進行連接，以構成電話、數據、電視系統和監控系統更方便地進行管理。

3、管理子系統

管理子系統設置在樓層分配線設備的房間內。管理間子系統應由交接間的配線設備，由輸入、輸出設備等組成，也可應用于設備間子系統中。管理子系統應采用單點管理雙交接。交接場的結構取決于工作區、綜合布線系統規模和選用的硬件。在管理規模大、復雜、有二級交接間時，才設置雙點管理雙交接。在管理點，應根據應用環境用標記插入條來標出各個端接場。

4、垂直干線子系統

通常是由主設備間（如計算機房、程控交換機房）提供建筑中重要的銅線或光纖線主干線路，一般提供位于不同樓層的設備間和布線框間的多條聯接路徑，也可連接單層樓的大片地區。

5、設備間子系統

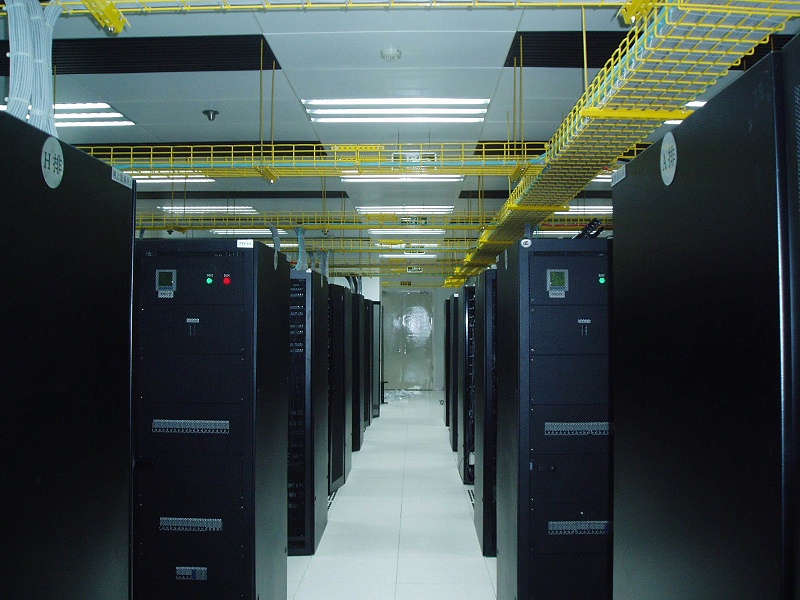

設備間是在每一幢大樓的適當?shù)攸c(diǎn)設置進線設備，進行網絡管理以及管理人員值班的場所。設備間子系統應由綜合布線系統的建筑物進線設備、電話、數據、計算機等各種主機設備及其保安配線設備等組成。

6、建筑群子系統

建筑群子系統將一棟建筑的線纜延伸到建筑群內的其它建筑的通信設備和設施。包括銅線、光纖、以及防止其它建筑的電纜的浪涌電壓進入本建筑的保護設備。
